大倾角挡边带

波状挡边输送带

Corrugated Sidewall Conveyor Belt

  波状挡边输送带被广泛应用于港口、冶金、矿

山、电力、煤炭、铸造、建材、粮食、化工等领域物

料的输送。能使各种散装物料以0-90度做任意倾角连

续输送，具有输送倾角大、使用范围广、占地面积

小、无转运点、减少土建投资、维护费用低、输送量

大等特点，解决了普通输送带或花纹输送带所不能达

到的输送角度。波状挡边输送带可根据要求设计成—

套完整输送系统，避免了间断输送和复杂输送的提升

系统的繁复性。

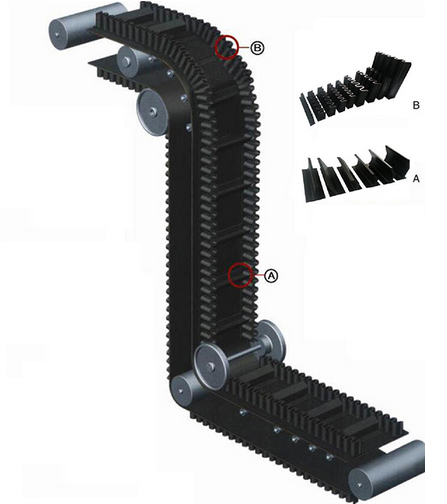

  波状挡边输送带可沿水平、倾斜、垂直和变角方

向输送各种散装物料，从煤、矿石、沙子到化肥和粮

食等。物料粒度不限，可从很小的粒度到400mm的大粒

度，输送量可从1立方米/小时到6000立方米/小时.

Feature:

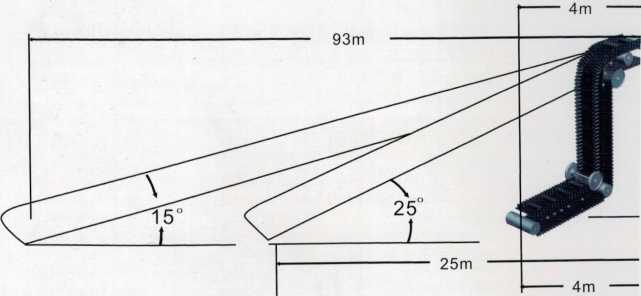

Corrugated sidewall conveyor belt is one of the most

effective ways of elevating materials in a confined

space. The economy is achieved by single belt

operation. Wide range materials can be handled,less

space requirement, no transfer point , low

maintenance and big capacity. Corrugated sidewall

belt can be designed into a set of complete

transportation system according to application .

波状挡边输送带

Corrugated Sidewall Conveyor Belt

横隔板

  横隔板采用纤维复合材料制作而成，挺性大、增强

耐冲击性，避免了隔板因受力而发生形变。

  在磨损较重的情况下，为维修方便，横隔板可做成

锒嵌式，如TS和TCS。输送机倾斜角度小于40度时，

横隔板用T型或TS型；倾斜角度大于40度时，横隔板

用C型、TC型或TCS型。

  布置横隔板间距时，应考虑与波状挡边的波峰相对

应。以防止物料从二者缝中漏下和卸料时造成积料死

角。

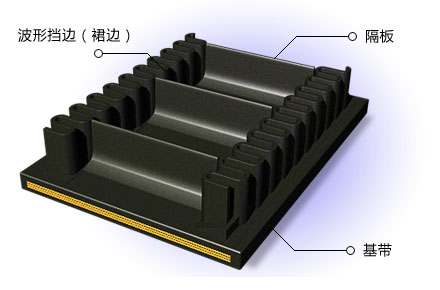

  挡边、横隔板与基带的粘接采用二次低温热硫化粘

接，粘接强度高，粘接牢固，平整，不掉板，不脱落。

横隔板与波状挡边间用螺栓连接，增加了整体刚性和提

高整体使用性能，解决了物料泄漏问题。

Cleat types:T,TS,C,TC and TCS

The cleat is made of enforced fabric,solid,anti-shock to avoid distortion.

"TS"and "TCS"cleats are normally used for abrasion condition. "T" and "TS" cleats are normally used

up to 40°, "TC" and "TCS" are normally used from 40° to 90°. Sidewall,cleat and base belt are joined

through hot vulcanization. Cleats and sidewalls are joined through bolt to prevent leakage of material.

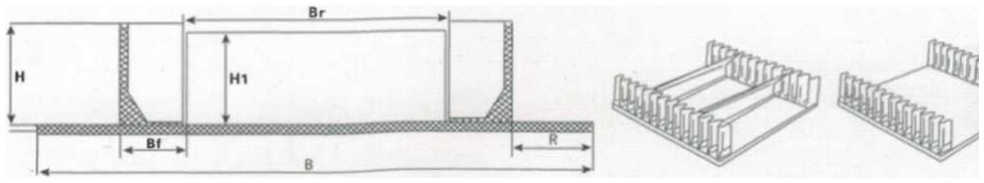

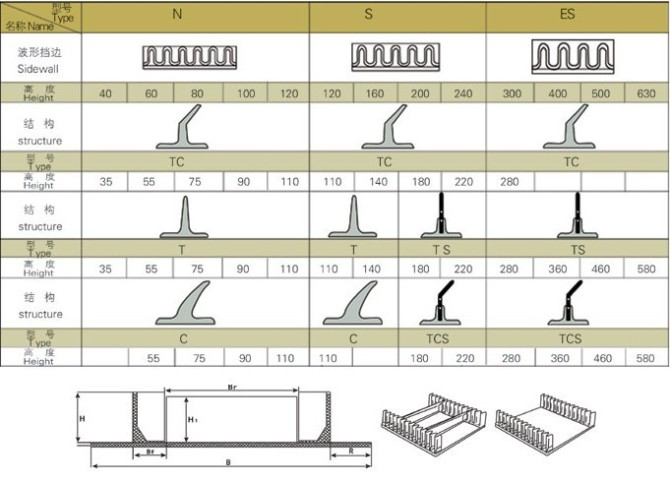

波状挡边与横隔板组合表 Sidewall and Cleat

波状挡边输送带

Corrugated Sidewall Conveyor Belt

波状挡边带组合数 Sidewall and Cleat
